DESIGN AND PROCESSING

定盤の設計・加工技術

品質を支える確かな技術

EXPERTISE

専門技術

盤設計

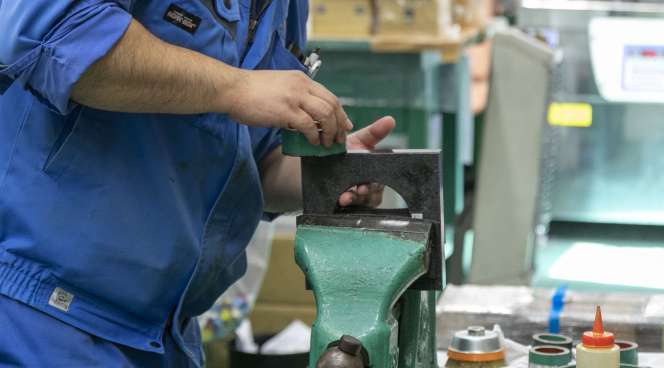

制作風景のイメージ写真

効率的な製作技術

お客様の使用環境や具体的な用途をヒアリングし、その情報を基に専門の技術者が最適な製品をご提案いたします。制作に入る前には、最新の3D-CADソフトウェアを活用して、製品のデザインや機能を視覚的に示すことで、より具体的で効果的な提案を行います。このプロセスにより、効率的に製品を製造することが可能となり、お客様の要望や期待にしっかりと応える、高品質な製品をお届けすることをお約束します。お客様のニーズに寄り添った提案を通じて、満足いただける結果を追求します。

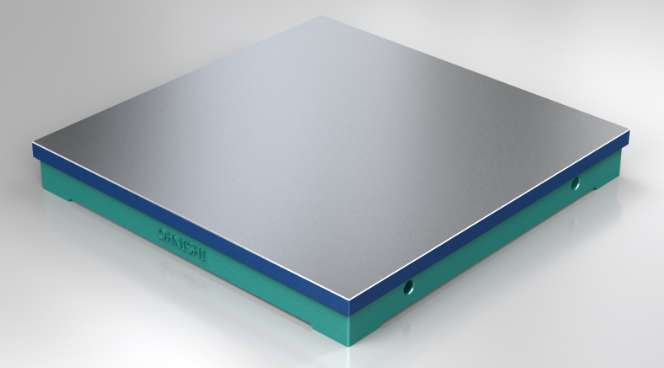

定盤のイメージ写真

低コストで高品質を実現

FC300の強靭な鋳鉄を使用しており、製品の品質管理には万全の配慮を行っています。私たちは、最新の生産システムを導入することで、より高精度な鋳物を効率的に量産することが可能になりました。この革新により、コストを抑えることができ、結果として低価格でお客様に提供することが実現しました。お客様には、優れた品質と手頃な価格を兼ね備えた製品をお届けできるよう、常に努めています。

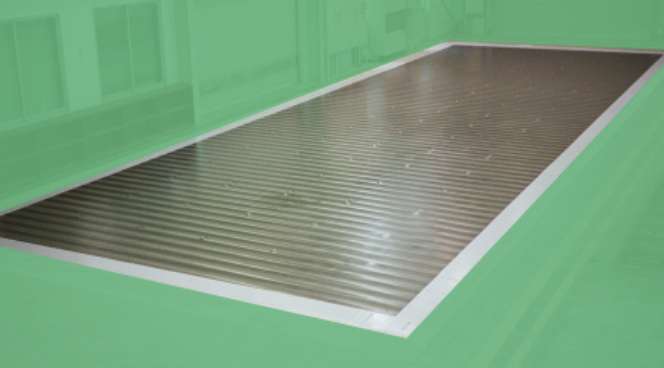

据え付けのイメージ写真

最高の据え付け精度

設置場所が変わると、精度が十分に発揮されない場合がありますが、大西測定では、お客様の環境においても最大限の精度を実現できるよう、据え付けに特に力を入れています。納品前の検査はもちろん、お客様の環境下での性能向上にも取り組んでおりますので、ご安心ください。

型鋳物定盤

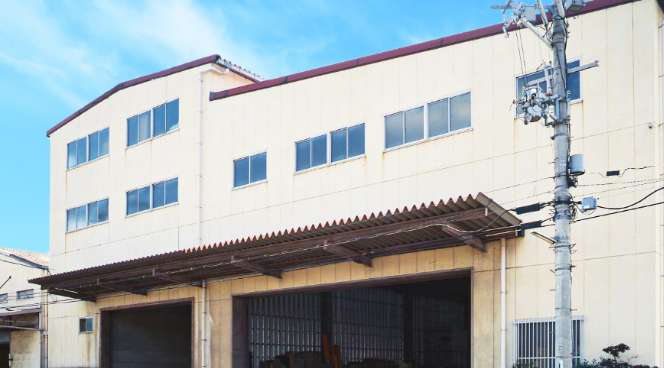

会社外観のイメージ写真

老舗メーカーの蓄積
データから作る定盤

長い年月を経て、私たちはこれまでに多種多様な定盤を形にしてきました。この長い歴史の中で蓄積されたデータや技術は、私たちの宝となっています。その経験と知識を基に、お客様の具体的なニーズや要望に応じた最適な製品を形にするお手伝いをさせていただきます。

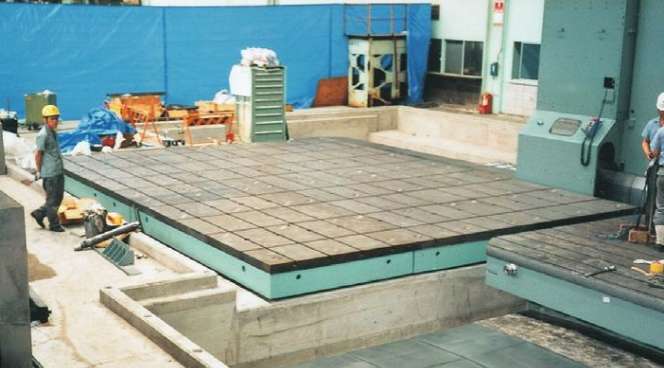

安全性のイメージ写真

鋳物の安定性を駆使

大型鋳物定盤は、高い剛性と安定性を兼ね備えており、外部からの振動や衝撃に対して優れた耐性を持っています。また、耐摩耗性や耐腐食性に優れているため、長期間の使用にも耐えることができます。さらに、大型の機械部品や構造物の測定・加工に最適な基準面として機能し、製造工程の効率性を大幅に向上させる役割を果たします。熱処理技術によって内部応力を除去し、熱安定性を向上させることで、温度変化による変形を抑えることが可能です。このように、大型鋳物定盤は精密な作業において欠かせない存在となっています。

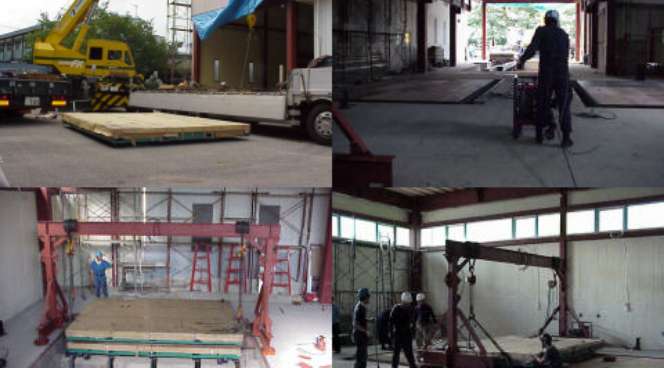

導入実績のイメージ写真

国内外での多数の
導入実績

大西測定では、30年以上の経験を持つ専属の重量物専門業者が、搬入作業を担当しております。この専門チームは、日本全国に加え、海外での多数の導入実績を誇ります。そのため、大型定盤の搬入に関しても安心してお任せいただけます。豊富な経験と専門知識を活かし、安全かつ確実な搬入作業を行い、お客様のニーズに応えるための万全の体制を整えております。

密定盤

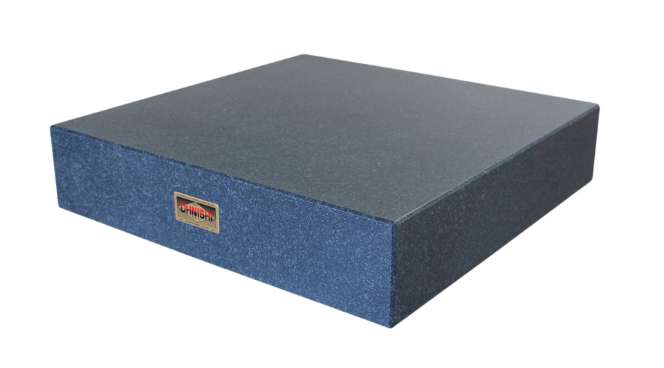

石定盤のイメージ写真

環境の影響を
受けにくい石定盤

精密定盤は通常鋳鉄が使われますが、大西測定では御影石を用いた石定盤も製造しています。この石定盤は、鋳鉄製のものに対して最低7.5倍の耐摩耗性を持ち、剛性も2倍以上に優れています。また、石定盤は温度変化に強く、安定した精度を保つことができます。

[熱伝導率]

  • はんれい岩・・・1.05kcal/m・h・℃
  • 花 崗 岩・・・1.36kcal/m・h・℃
  • 鋳 鉄 ・・・45.0kcal/m・h・℃

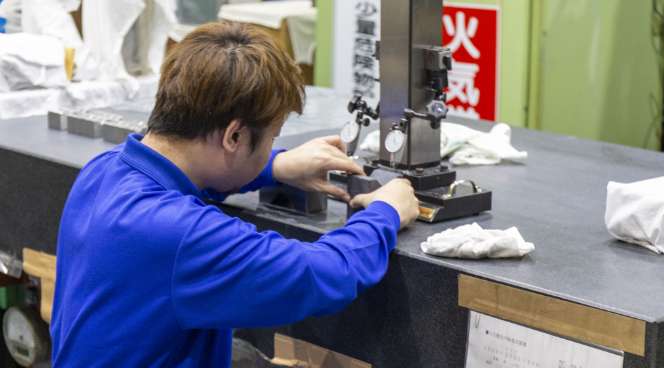

作業風景のイメージ写真

ニーズに寄り添った
平面度の実現

私たちは、2級から00級までの幅広い精度に対応した定盤を制作しています。この対応により、さまざまな業界や用途に最適な定盤を提供可能です。大西測定の長年の技術者が、お客様のニーズに応じた最適な精度を提案いたします。オーバースペックを避けることでコストダウンにもつながりますので、お気軽にご相談ください。

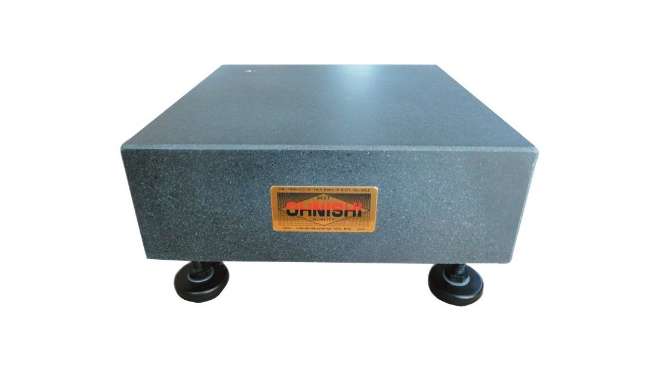

製品のイメージ写真

メンテナンスの
負担軽減

石そのものが何千年も自然にシーズニングされているため、ひずみが生じる心配は全くなく、経年変化も心配ありません。また、天然石であるため、鋳鉄のように錆が発生することもなく、化学工場などの薬品を使用する環境でも安心してご利用いただけます。さらに、石製定盤は硬く、細粒の組織を持っているため、粘りが少なく、カエリや盛り上がりが全くなく、測定器具を損なう心配もありません。

FACILITIES

設備紹介

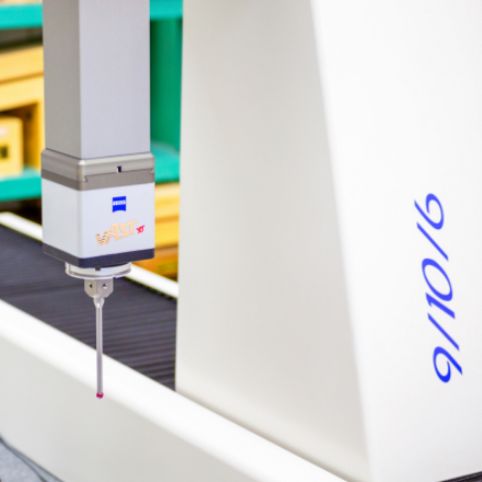

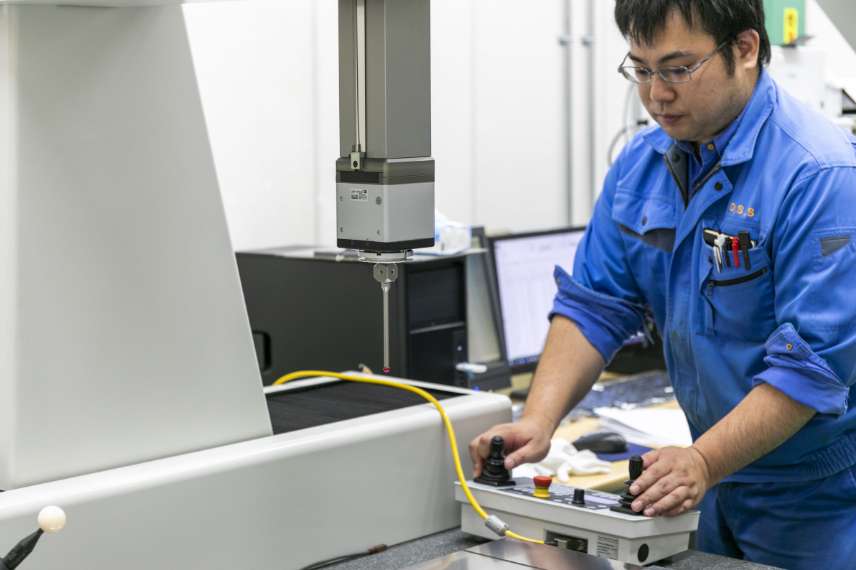

三次元座標測定機の写真
三次元座標測定機

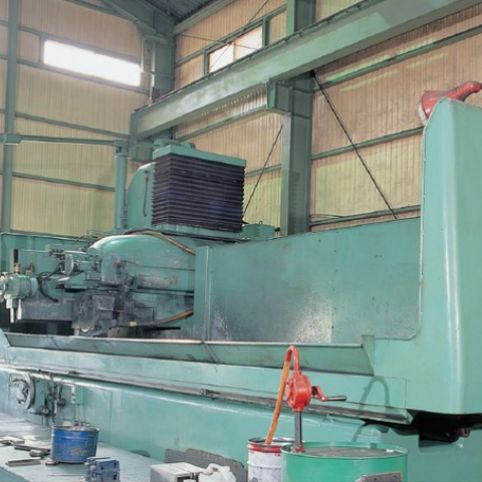

精密平面研削盤の写真
精密平面研削盤
平面研削盤の写真
平面研削盤

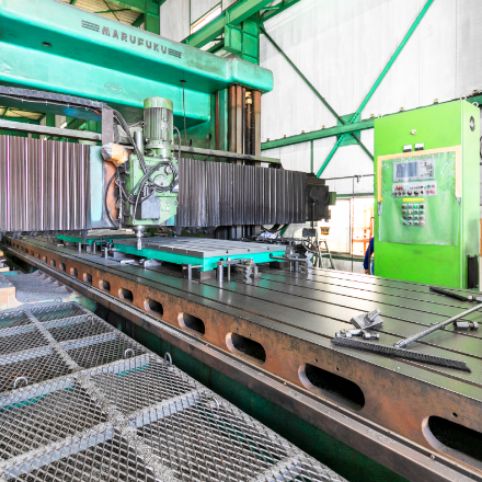

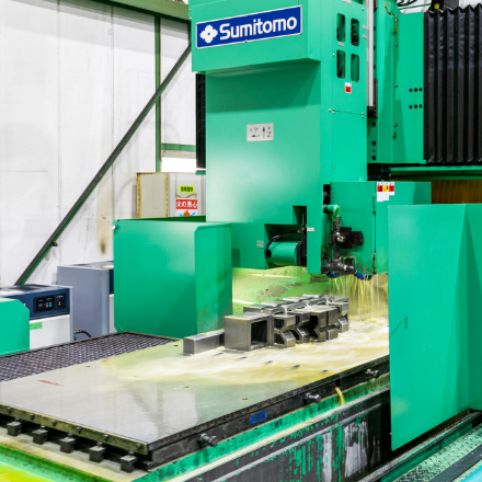

NCプラノミラー盤の写真
NCプラノミラー盤

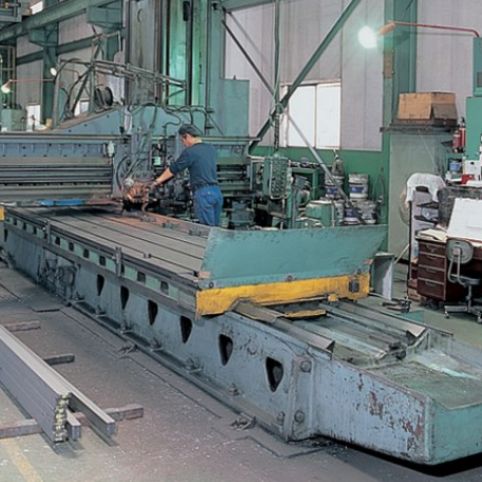

プレーナーの写真
プレーナー
ラジアルボール盤の写真
ラジアルボール盤

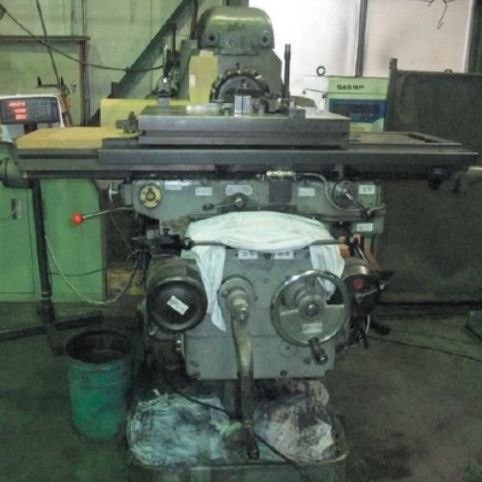

横フライス盤の写真
横フライス盤

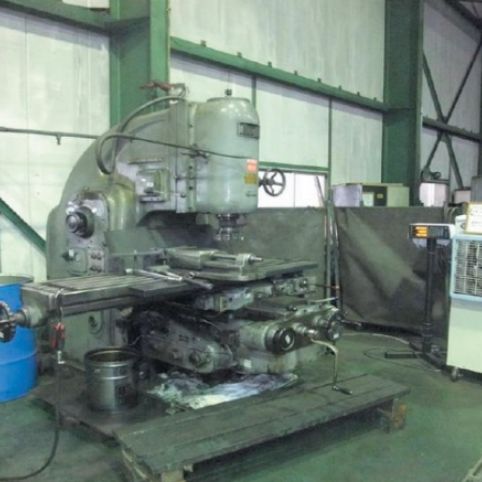

縦フライス盤の写真
縦フライス盤

WORK SCENE

作業風景

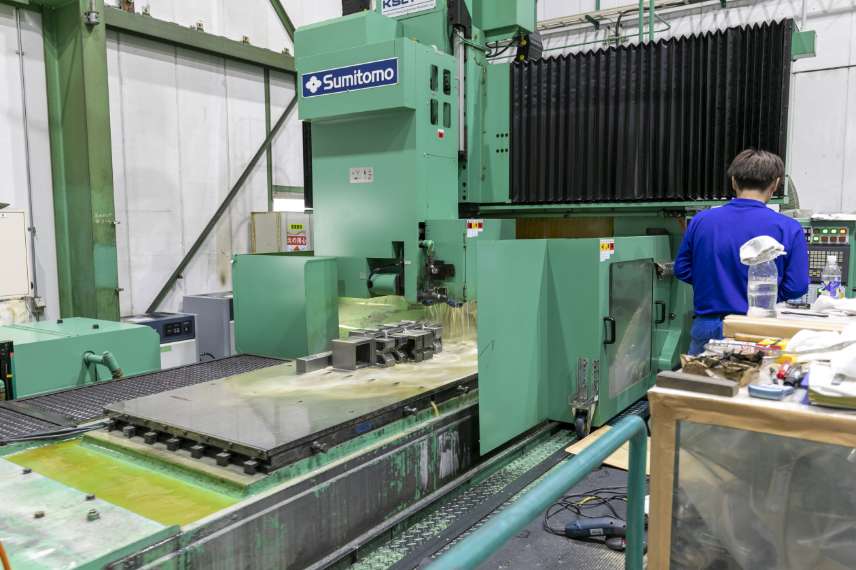

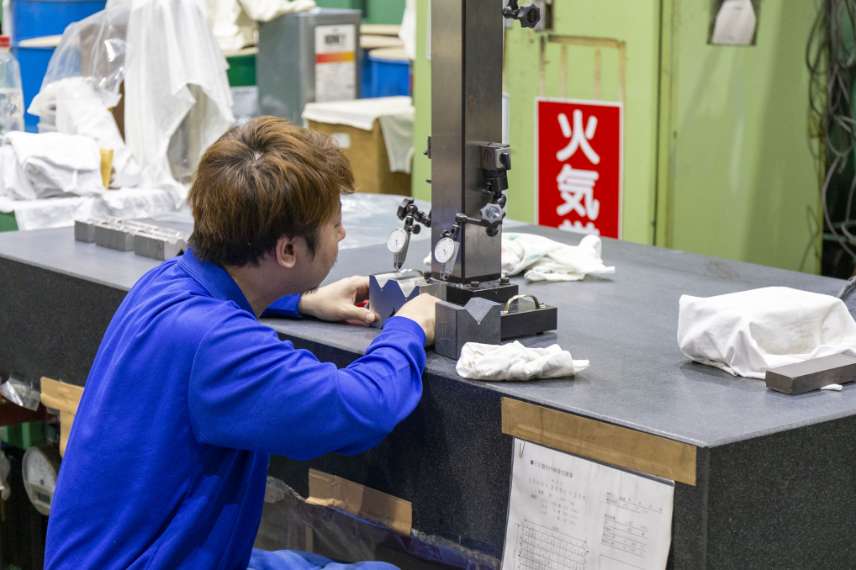

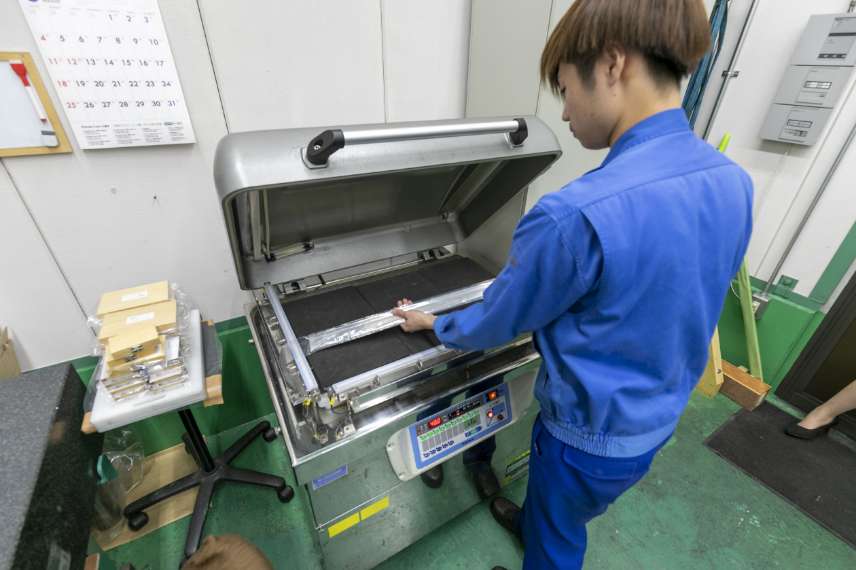

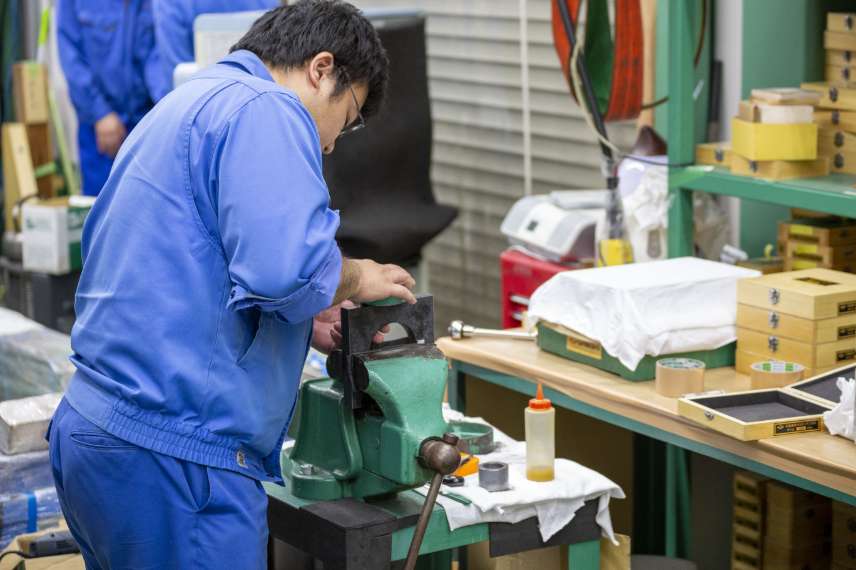

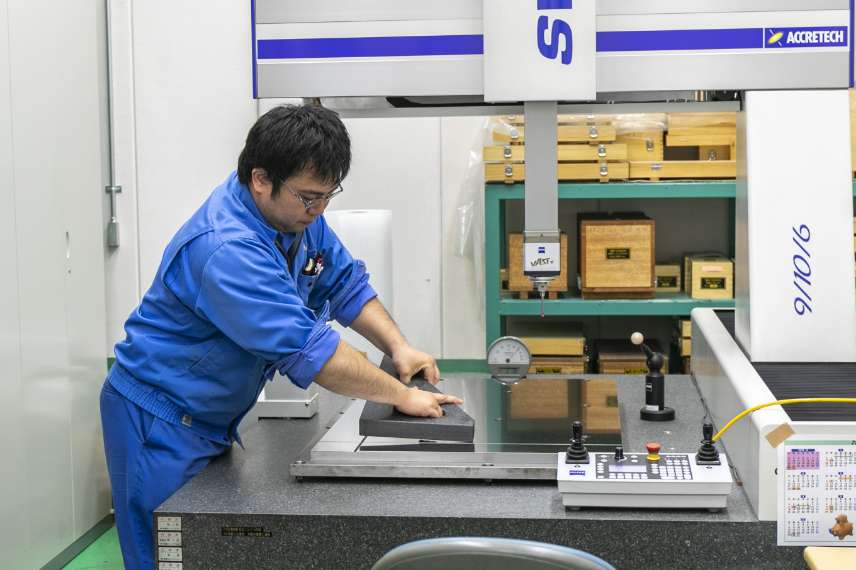

作業風景写真
作業風景写真
作業風景写真
作業風景写真
作業風景写真
作業風景写真
